GVS 효과

진동 평가 (실제 건물에 대한 진동성능 평가)

  • 000연구소 (스팬 15m, GVS450 적용)
  • 00리더스 아카데미 연구소 지붕 (스팬 6m, GVS230 적용)
바닥슬래브 진동 실험
Walk:V-10 Run:V-10
바닥슬래브 진동 실험에 대한 등급과 설명의 정보가 있는 표
등급 설명
V-10 피진동자의 10% 이내가 느끼는 수준
V-30 피진동자의 30% 이내가 느끼는 수준
V-50 피진동자의 50% 이내가 느끼는 수준
V-70 피진동자의 70% 이내가 느끼는 수준
V-90 피진동자의 90% 이내가 느끼는 수준
바닥진동실험 : 거주성능만족

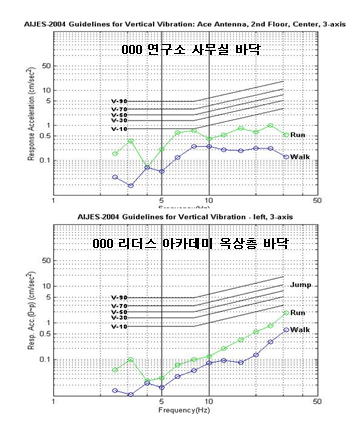

000 연구소 사무실 바닥, 000 리더스 아카데미 옥상층 바닥의 진동 실험 그래프

GVS 공법의 실제 건물에 대한 바닥진동 실험▶ 사용성 평가기준 만족, 거주성능 검증

층간소음 개선효과

층간소음 실험

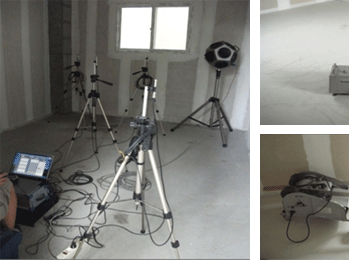

소음 실험 측정
층간소음 실험

등급, 역A특성 가중 규준화 바닥충격음레벨(경량)의 정보가 있는 표
등급 역A특성 가중 규준화 바닥충격음레벨(경량)
1급 L'n,AW ≤ 43
2급 43 ＜ L'n,AW ≤ 48
3급 48 ＜ L'n,AW ≤ 53
4급 53 ＜ L'n,AW ≤ 58
층간소음 실험

등급, 역A특성 가중 바닥충격음레벨(중량)의 정보가 있는 표
등급 역A특성 가중 바닥충격음레벨(중량)
1급 L'i,Fmax,AW ≤ 40
2급 40 ＜ L'i,Fmax,AW ≤ 43
3급 43 ＜ L'i,Fmax,AW ≤ 47
4급 47 ＜ L'i,Fmax,AW ≤ 50
바닥충격음 차단구조 성능인정서
제12-4호
바닥충격음 차단구조 성능인정서
  1. 1.인정번호 : KF12--0629-1a
  2. 2.인정구조명:ECO-2010MU-271
  3. 3.인정업체
    • -주소:경기도 화성시 장안면 수촌리 271
    • -상호:(주)에스아이판 대표자:안언모
  4. 차단성능등급
      2013-12-30
    • -경량충격음:1급
    • -중량충격음:3급
  5. 5.유효기간: 2017년 06월 28일까지
  6. 6. 바닥충격음 차단구조내용
    • 두께 : 390mm 이상
    • 슬래브두께 : 280mm 이상
    • 바닥충격음 차단구조 구성재료명 : [마감모르터(40 mm)]+[경량기포콘크리트(40mm)]+[ECO-B60(30mm)]+[무량판(중공)슬래브(280mm 이상)]

    ※천장구조:석고보드 9.5mm + 경량철골천장들 100mm + 바닥슬래브 280 mm , ※세부인정내용 준수

  7. 7.첨부도서 : 세부인정내용

[공동주택 바닥충격음 차단구조 인정 및 관리 기준] 제13조의 규정에 의하여 위와 같이 바닥 충격음 차단 구조의 성능을 인정합니다.

2012년 06월 29일

KICT 한국건설기술연구원장 Korea Institute of Construction Technology

공동주택 층간소음 허용등급 : 경량 4등급, 중량 4등급 이상▶ 경량 1등급, 중량 3등급 인정
